Cutting Mill SM 100
Cutting mills are suitable for the grinding of soft, medium-hard, elastic, fibrous, and heterogeneous mixes of products. The SM 100 is the budget-priced basic model among the RETSCH cutting mills. With its strong 1.5 kW drive and 1,500 rpm rotor speed the mill is particularly suitable for routine applications. Cleaning is made particularly easy. In combination with the wide choice of bottom sieves, hoppers and collecting vessels, the mill can be easily adapted to varying application requirements. The SM 100 can be bench-mounted; alternatively a convenient base frame on wheels is available.
Příklady aplikací
dřevo, drogy, elektronický odpad, kůže, koření, kosti, krmivo pro zvěř, lepenka, lignit, papír, plasty, potrava, pryž, pryskyřice, rostlinné materiály, sláma, textil, ...
Výhody
- optimum cutting effects
- quick and easy cleaning due to smooth surfaces and push-fit rotor
- for routine applications
- defined final fineness due to bottom sieves with aperture sizes from 0.25 - 20 mm

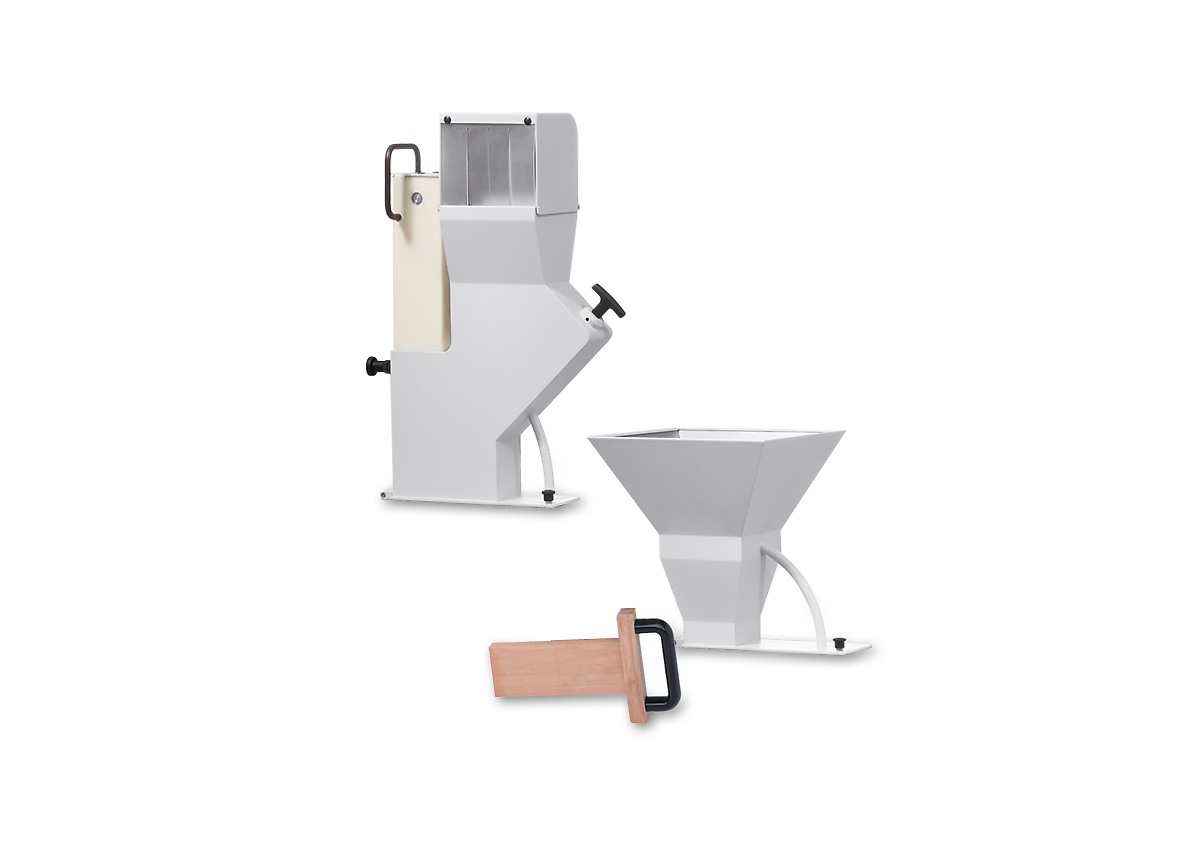

- wide range of accessories including various hoppers, collection systems, rotors and sieves
- highest safety standards
Rysy
| Aplikace | zmenšování velikosti střihem |
| Oblast použití | biologie, chemie / plasty, environment / recycling, medicína / farmaceutika, potrava, strojírenství / elektronika, zemědělství |
| Vstupní materiál | měkký, středně tvrdý, elastický, vláknité |
| Princip redukce velikosti zrna | stříh, řez |
| Vstupní velikost materiálu* | < 60 x 80 mm |
| Konečná jemnost* | 0.25 - 20 mm |
| Rychlost při 50 Hz (60 Hz) | 1,500 min-1 |
| Obvodová rychlost rotoru | 9.4 - 11.4 m/s |
| Průměr rotoru | 129.5 mm |
| Druhy rotorů | paralelní rotor / 6-ti diskový rotor |
| Typy násypek | univerzální, dlouhodobě na skladě |
| Materiál mlecích nástrojů | nerezová ocel, ocel pro mletí bez kontaminace těžkými kovy, karbid wolframu |
| Rozměry sít | lichoběžníkové otvory 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm čtvercové otvory 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| sběrný systém / objemy | sběrná nádoba 5 l / volitelná: 30 l sběrná jednotka 0.25 / 0.5 l |
| Pohon | Třífázový motor |
| Síla pohonu | 1,5 kW |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 3-fázové |
| Kód ochrany | IP 54 |
| Š x V x H zavřené | 582 x 1675 x 700 mm (se základním rámem a standardní násypkou) |
| Váha netto | ~ 73 kg bez zásobníku, rotoru a rámu |
| Dokumentace | Provozní a aplikační video |
| Normy | CE |
| *v závislosti na vstupním materiálu a nastavení zařízení/nastavení |
Princip funkce
Size reduction in the Cutting Mill SM 100 takes place by cutting and shearing forces. The sample comes into contact with the rotor, and is comminuted between the blades and the stationary standard cutting bars inserted in the housing.

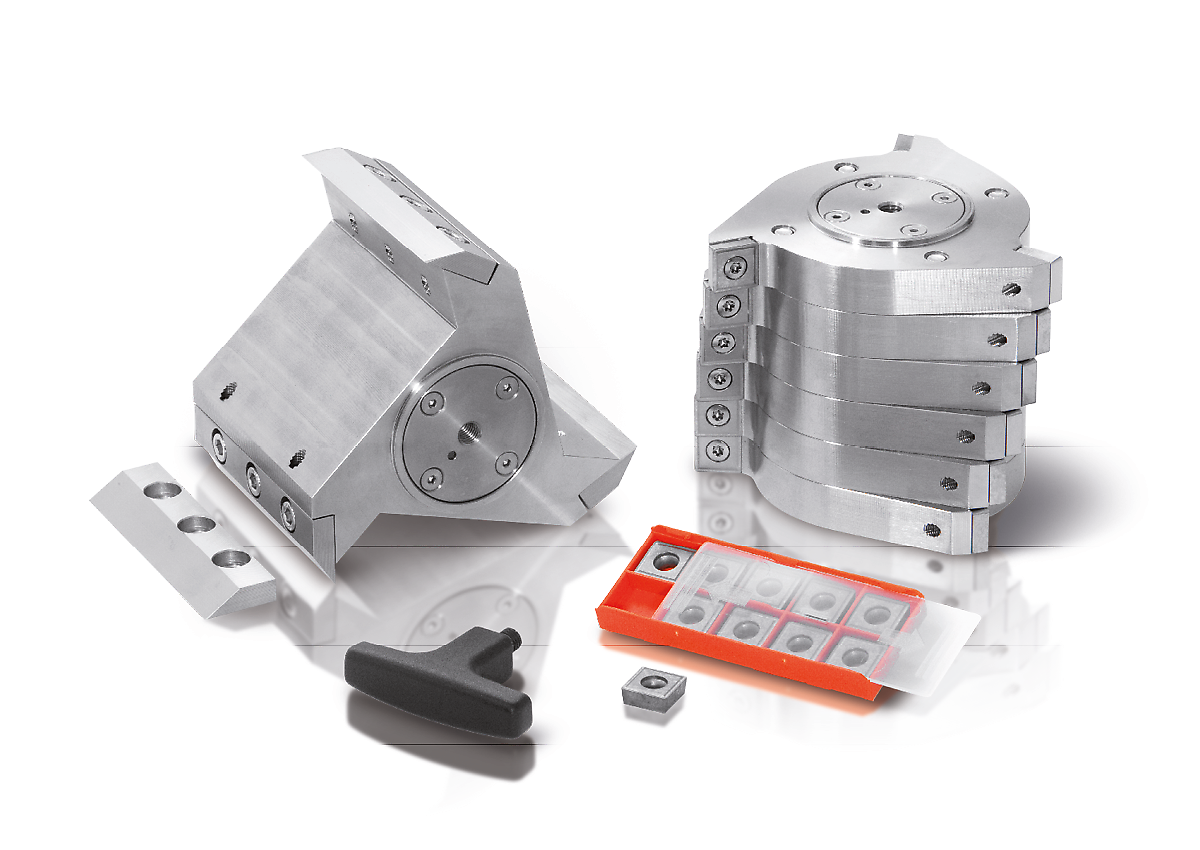

In the 6-disc rotor, spirally arranged reversible hard metal plates operate by cutting in sequence.
The knives of the parallel section rotor carry out comminution with a powerful cutting action.
The dwelling time of the sample in the chamber is short; as soon as it is small enough to pass through the openings of the bottom sieve it is discharged and collected in the receptacle. The rotor speed of 1.500 min-1 ensures gentle and rapid size reduction.
In the 6-disc rotor, spirally arranged reversible hard metal plates operate by cutting in sequence.
The knives of the parallel section rotor carry out comminution with a powerful cutting action.
The dwelling time of the sample in the chamber is short; as soon as it is small enough to pass through the openings of the bottom sieve it is discharged and collected in the receptacle. The rotor speed of 1.500 min-1 ensures gentle and rapid size reduction.
