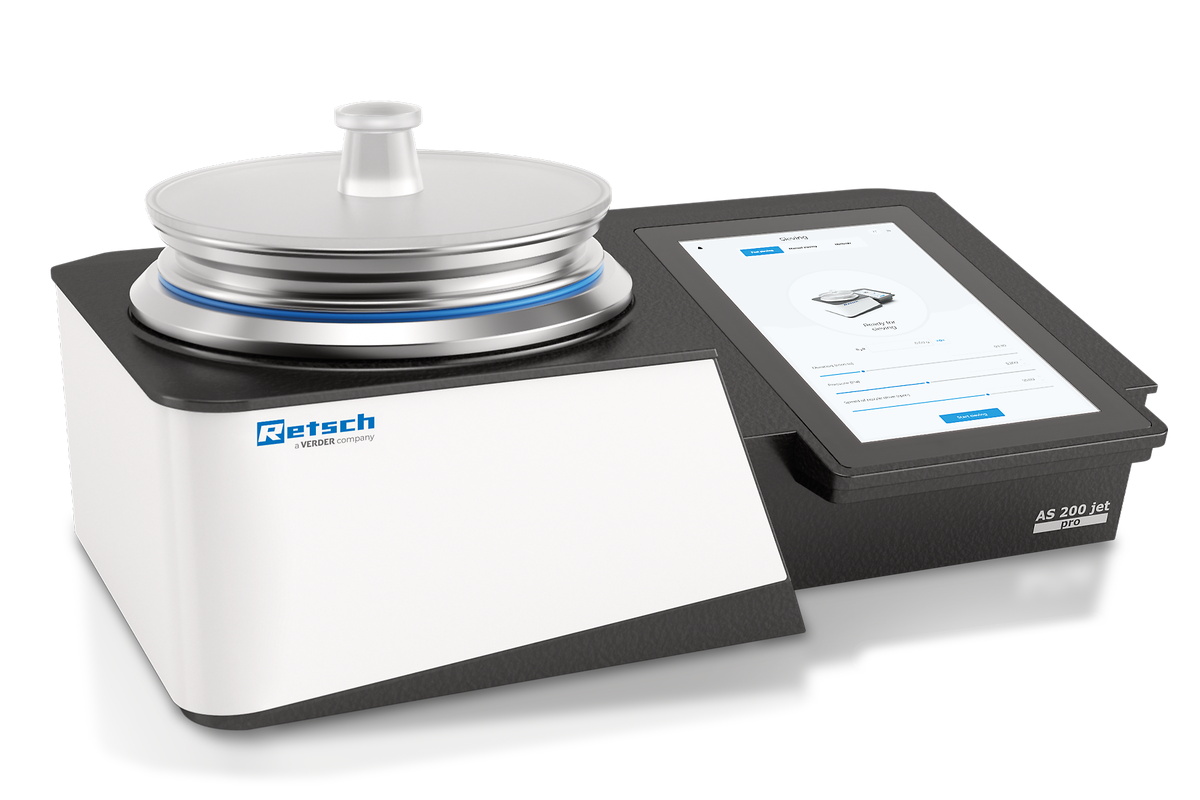

Proudový sítovací stroj AS 200 jet
pro / pharma
Pro specialisty na odběr vzorků: S AS 200 jet pro a AS 200 jet pharma v souladu s GMP získají laboratorní týmy prostorově úsporný a uživatelsky přívětivý univerzální sítovací stroj.
Síto, važte a vyhodnocujte pomocí jediného zařízení: Kombinace nejnovější technologie prosévání vzduchovým paprskem a vnitřní rovnováhy nabízí spolehlivou analýzu síta v nejkratším možném čase. Integrovaný software AS 200 jet pro prostřednictvím dotykového displeje zajišťuje inteligentní procesy s maximálním komfortem ovládání.
To celebrate the launch of the AS 200 jet pharma we are giving away two machines!
K použití AS 200 jet pro / pharma potřebujete pouze externí průmyslový vysavač. V našem obchodě máme k dispozici vhodné vysavače, které si můžete objednat.
Váha, která byla poprvé integrována do konstrukce stroje, je extrémně robustní – a v tomto nastavení patentovaná! Můžete dokonce použít gumové kladivo k uvolnění jakéhokoli materiálu, který ulpívá na víku během sítování, aniž by to ovlivnilo přesnost váhy.
Integrace váhy nejenže šetří další místo ve vaší laboratoři, ale také snižuje počet chyb. Není třeba přenášet materiál mezi sítovacím strojem a externí vahou, což účinně zabraňuje ztrátám materiálu. Díky vysoké přesnosti vážení 0,01 g jsou během sítování přesně zaznamenány všechny potřebné údaje a pomocí integrovaného softwaru je vyhodnocena příslušná velikost částic.
Proces prosévání proudem vzduchu:
✔ eliminuje potřebu dalších mechanických pomocných prostředků pro sítování
✔ chrání materiál vzorku díky individuální volbě tlaku, rychlosti a výšky použitého síta
✔ umožňuje krátké doby sítování (obvykle 2–3 minuty na jeden proces)
V rámci monitoringu zkušebního zařízení můžete kalibrovat sítovací stroj (hodiny, snímač rychlosti a tlaku) a vnitřní rovnováhu. V rámci služby údržby RETSCH se za vás rádi postaráme o všechny kalibrační procesy.
"Už při prvním použití nového AS 200 jet pharma si okamžitě všimnete, jak je promyšlený a uživatelsky přívětivý. Obzvláště na mě zapůsobilo řízené sítování: jasné pokyny krok za krokem prakticky eliminují chyby způsobené vynechanými kroky.
Integrovaná, robustní váha je skutečným plusem – výrazně usnadňuje manipulaci a šetří cenný prostor v laboratoři, protože již není nutná externí váha. Další bezpečnostní funkce, jako je asistent vážení, tolerance zpětného vážení a analýza trendů, zajišťují ještě vyšší spolehlivost procesu v naší každodenní laboratorní práci."
Dr. Michael Ostendorf, vedoucí odborník v oblasti technologie částic/vědecký pracovník, Bayer AG

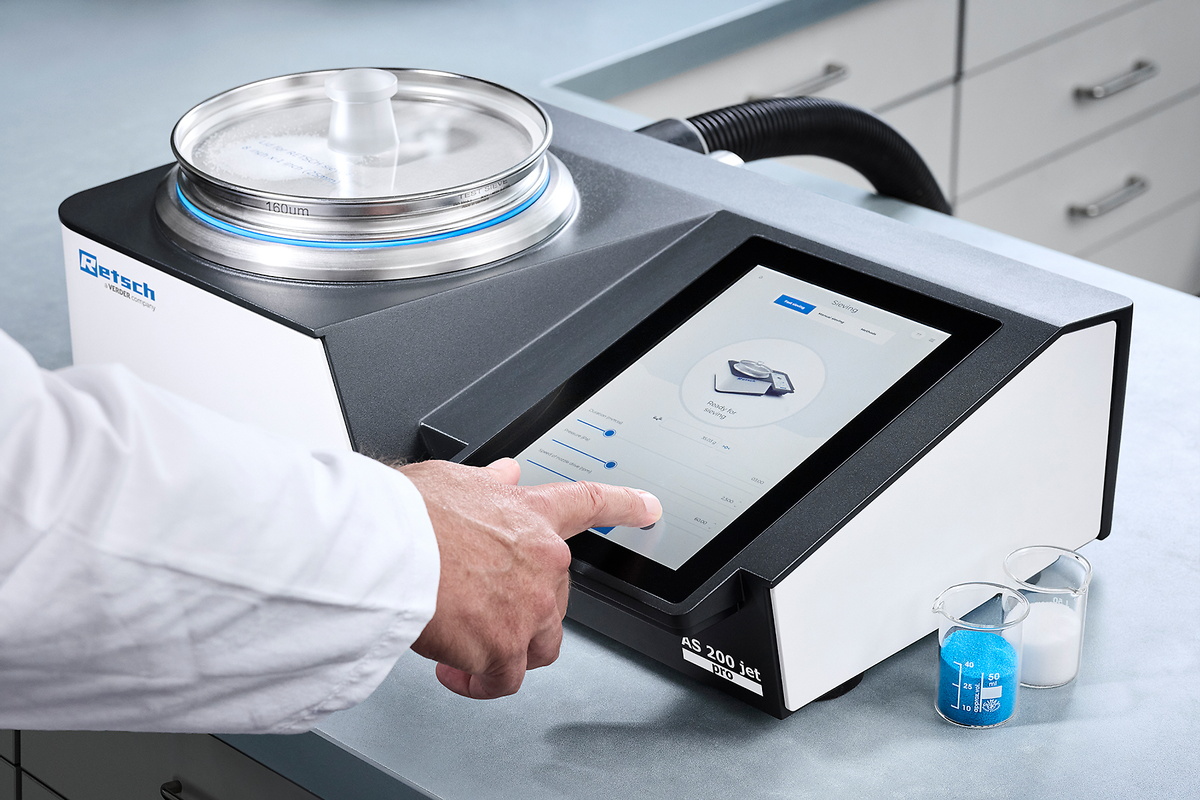

Díky integraci nativního softwaru máte vždy kontrolu nad celým procesním řetězcem prostřednictvím intuitivního dotykového displeje:
✔ Sítový management ✔ Nastavení parametrů ✔ Nastavení metody ✔ Screen analýza | ✔ Vážení ✔ Vyhodnocení dat a hlášení prostřednictvím připojení USB nebo LAN ✔ Volitelný uživatelský management (ve pharma verzi) |
Patentovaná kombinace sítovaní a vážení v AS 200 jet pro vám nabízí skutečnou přidanou hodnotu. Vzduchotěsná sítovací komora je po procesu sítování mechanicky odpojena.
Princip: pro sítování je sítovací komora vzduchotěsně spojena s vysavačem. Pro přesný proces vážení je sítovací komora mechanicky odpojena.
Vaše výhoda v každodenní laboratorní práci: bezchybné, časově úsporné vážení a následné vyhodnocení v jediném procesu, bez nutnosti přenášení síta mezi strojem a váhou.

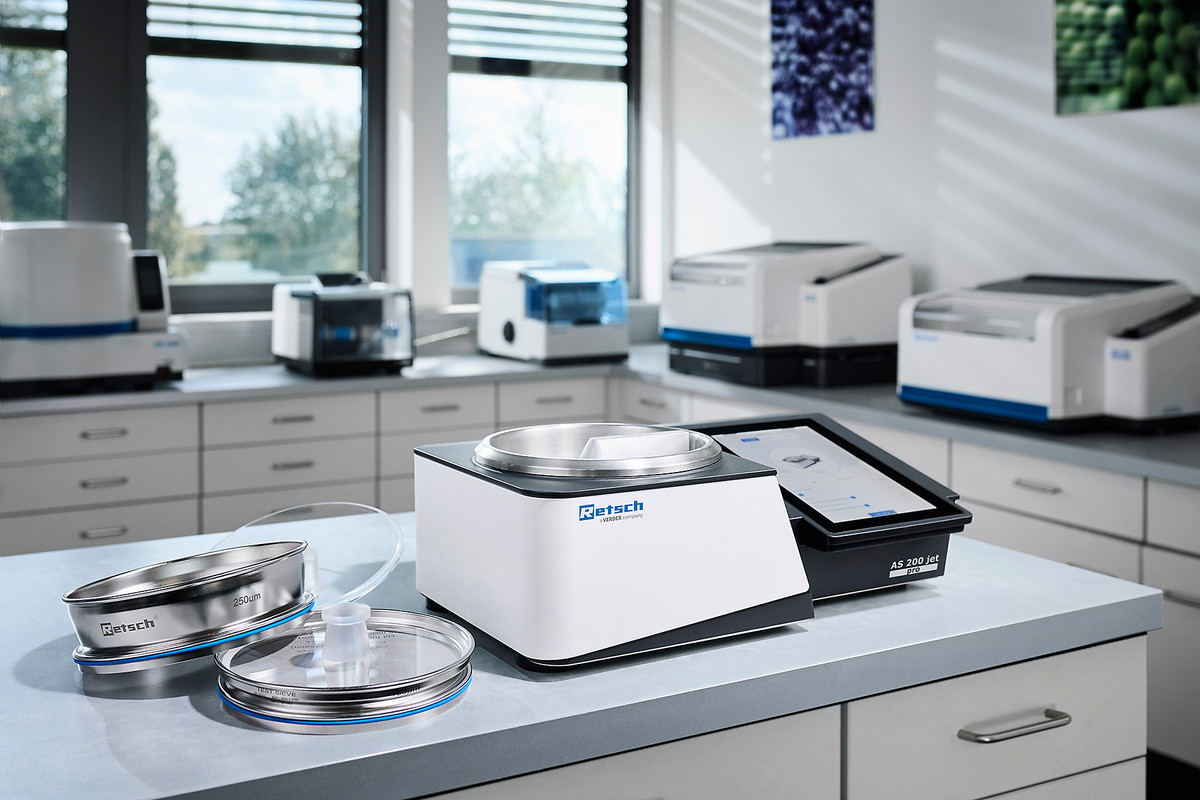

Z našeho modulárního a udržitelného designu rozvoje těží nejen stávající zákazníci. AS 200 jet pro umožňuje použití všech analytických sít RETSCH o průměru 203 mm (8") a 200 mm (s adaptérem) a výšce 25 a 50 mm (1" a 2").
Díky integrovanému softwaru můžete snadno provádět jak jednoduché rutinní sítování, tak komplexní analýzy distribuce: a všechny výsledky ihned poté zobrazit v grafické i tabulkové podobě.

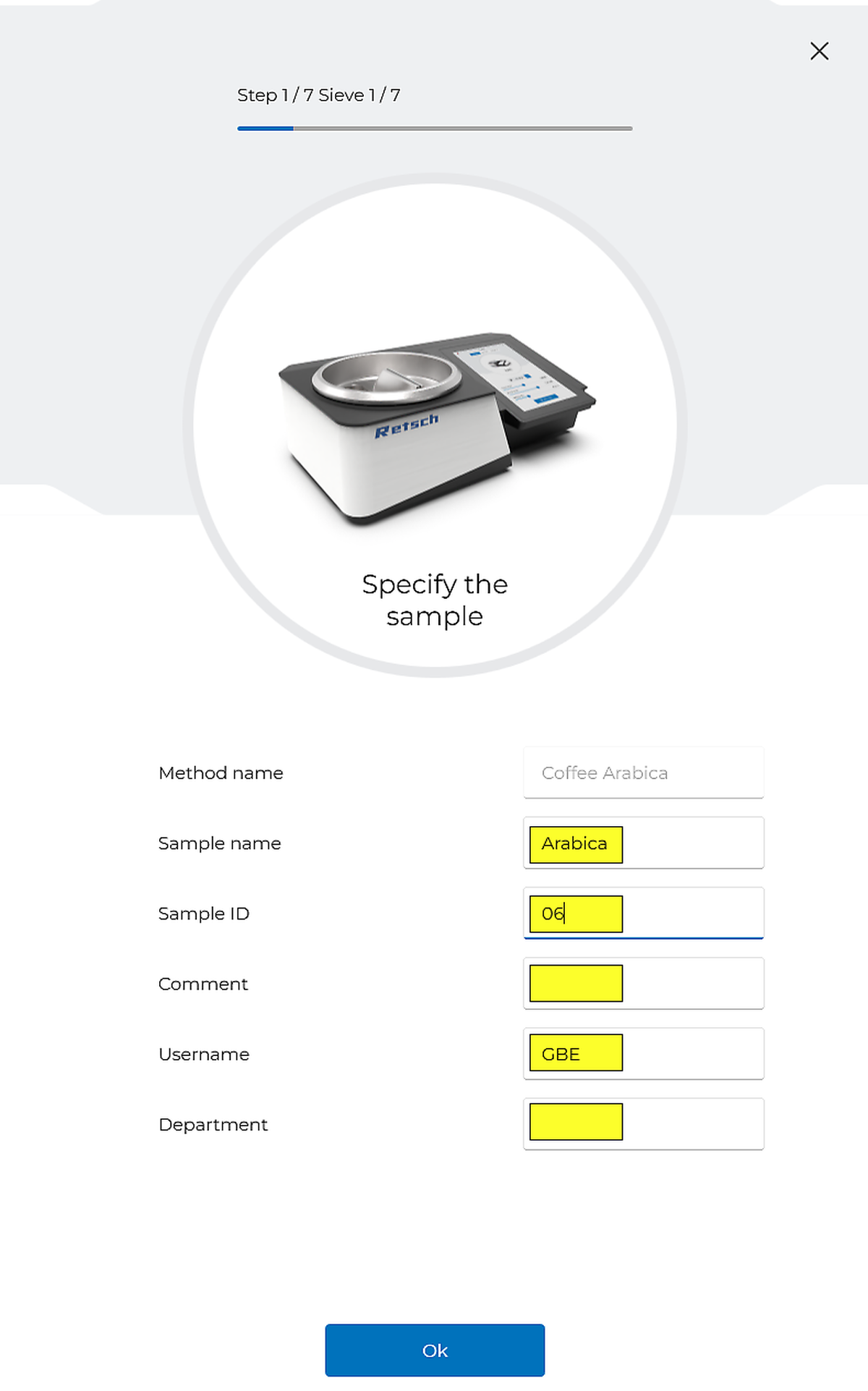

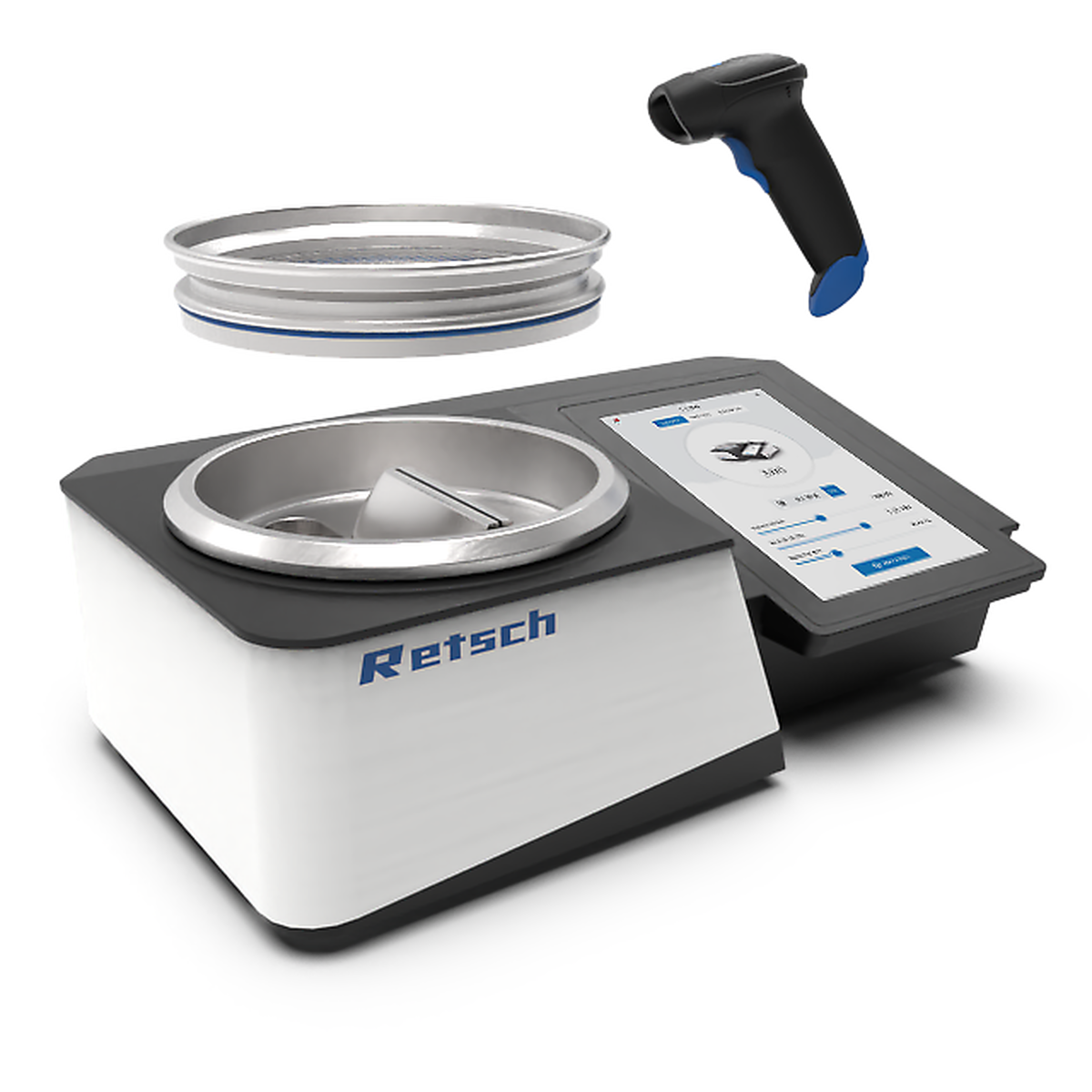

Ujistěte se, že analytické síto odpovídá zvolené metodě, a identifikujte své vzorky jednoduchým naskenováním odpovídajícího čárového kódu! Pomocí standardní USB čtečky čárových kódů a možnosti Sieve-Check můžete zkontrolovat kompatibilitu zvolené metody a požadovaného analytického síta. To snižuje možnost chyb v dlouhodobém horizontu.
Stanovení adekvátního množství vzorků je velmi časově náročná úloha, zejména při práci s různými materiály vzorků v sérii.

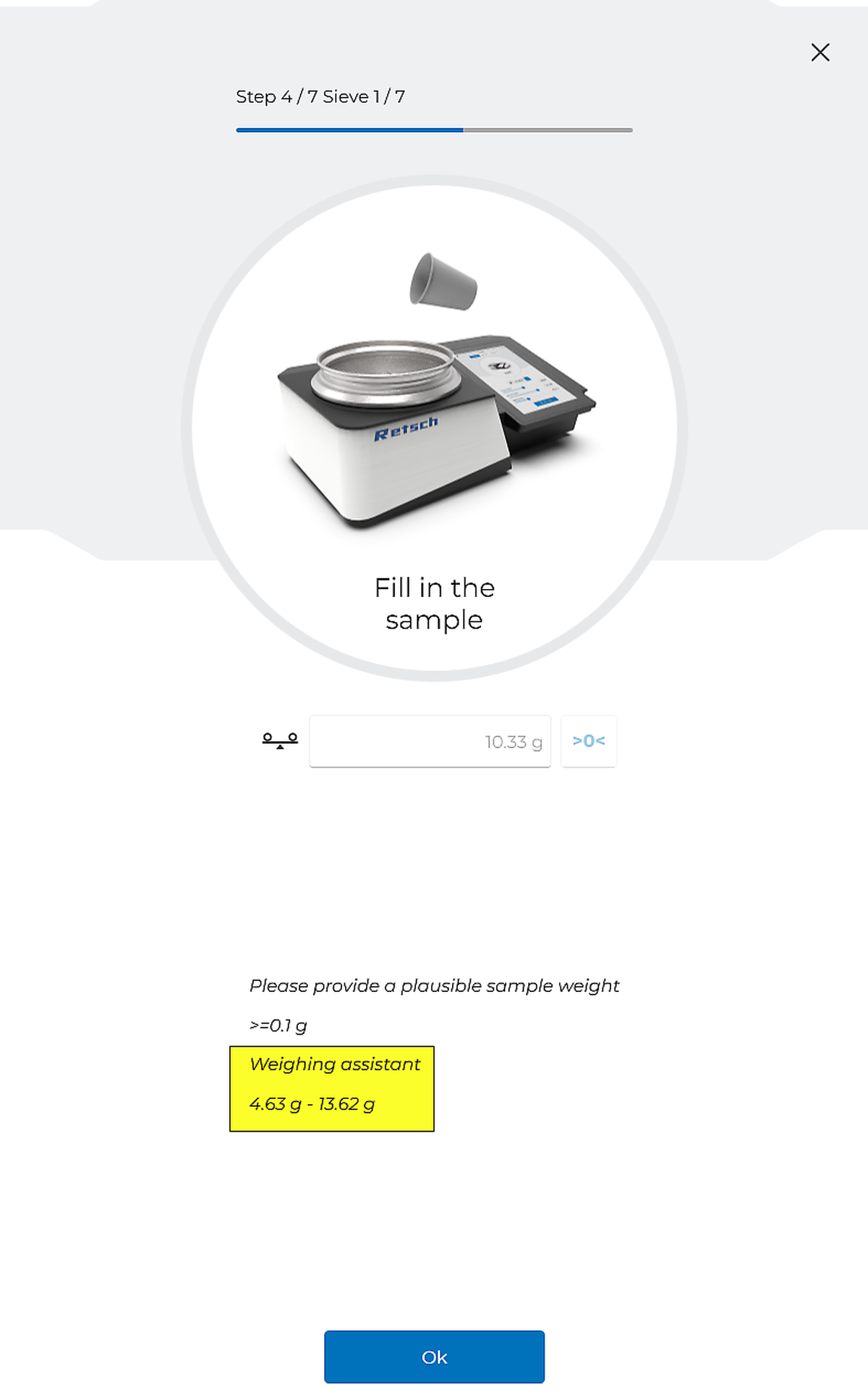

Díky novému vážicímu asistentovi ve stroji AS 200 jet pro je tento problém nyní minulostí. Po zadání příslušné objemové hmotnosti vzorku systém doporučí rozsah vážení specifický pro síto. To vám umožní splnit specifikace pro maximální přípustné zatížení síta a požadované minimální množství stejnou měrou – a vyhnout se nesprávnému sítování!
Tato funkce vám umožňuje nastavit vlastní parametry pro vaše individuální procesy vážení. Nejprve se specifikuje množství vzorku, které se má vážit. Poté můžete definovat definovat tolerance odchylek jako horní a/nebo dolní mez v procentech. Ve srovnání s asistentem vážení (který odkazuje na obecné normy) lze zadat užší rozsah nakládky podle procesu – přesně přizpůsobený vašim potřebám.

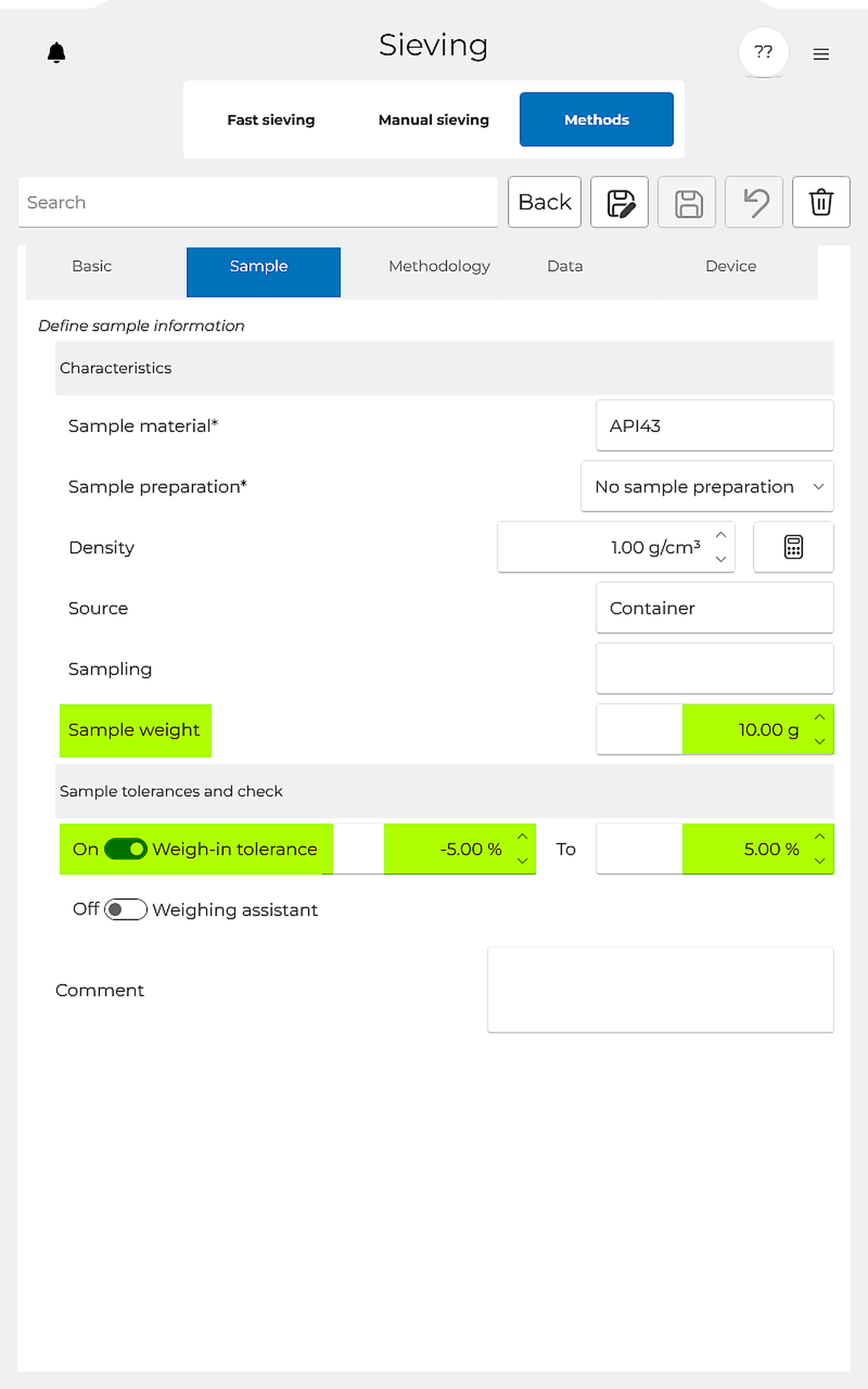

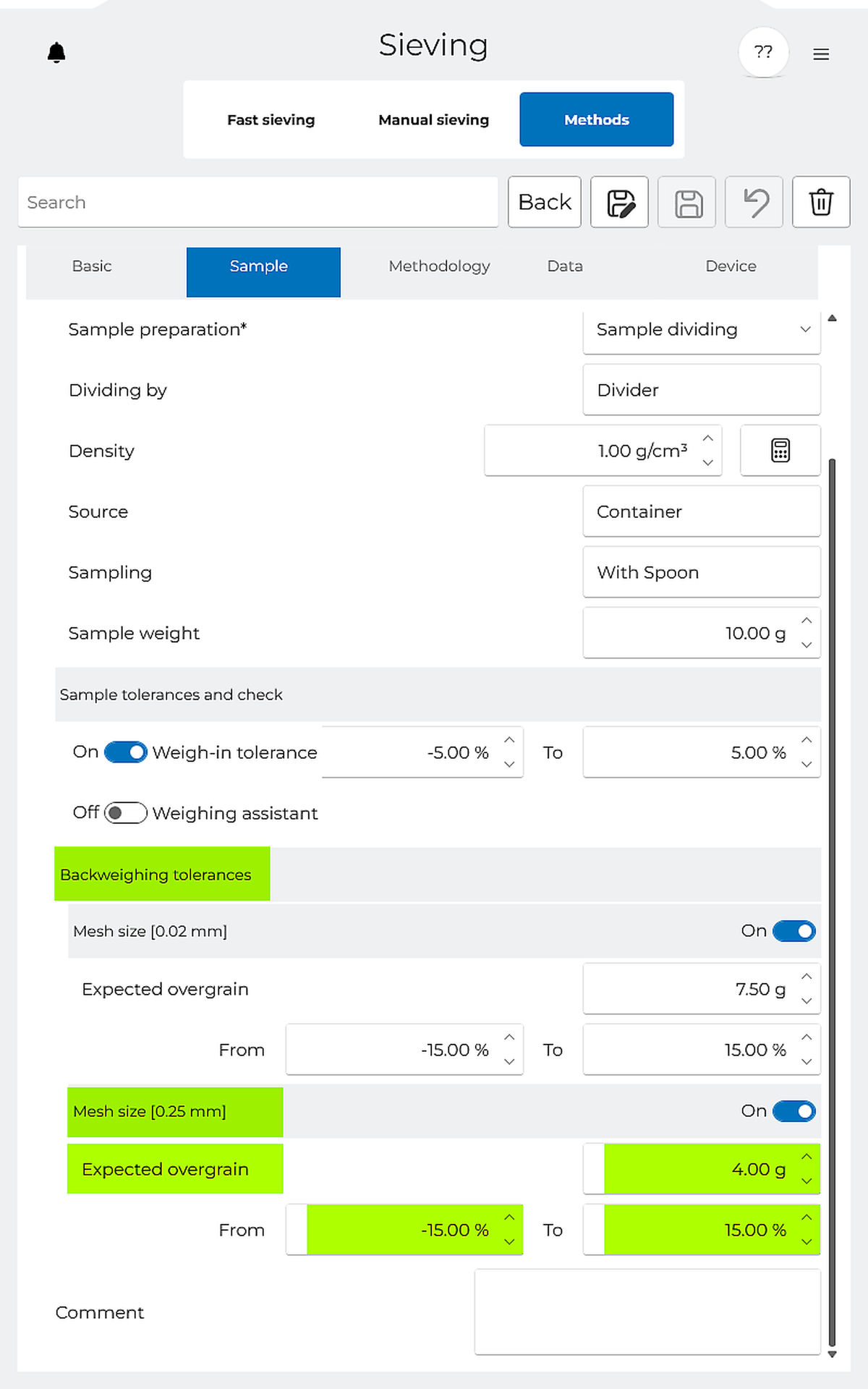

Vyhovuje váš vzorek předem nastaveným limitům kvality? Díky toleranci zpětného vážení můžete zajistit, že velikost částic a distribuce velikosti částic vzorku bude odpovídat vašim požadavkům.
Odchylky od specifikací se okamžitě objeví jako zpráva na displeji, což vám poskytuje ještě větší procesní bezpečnost!

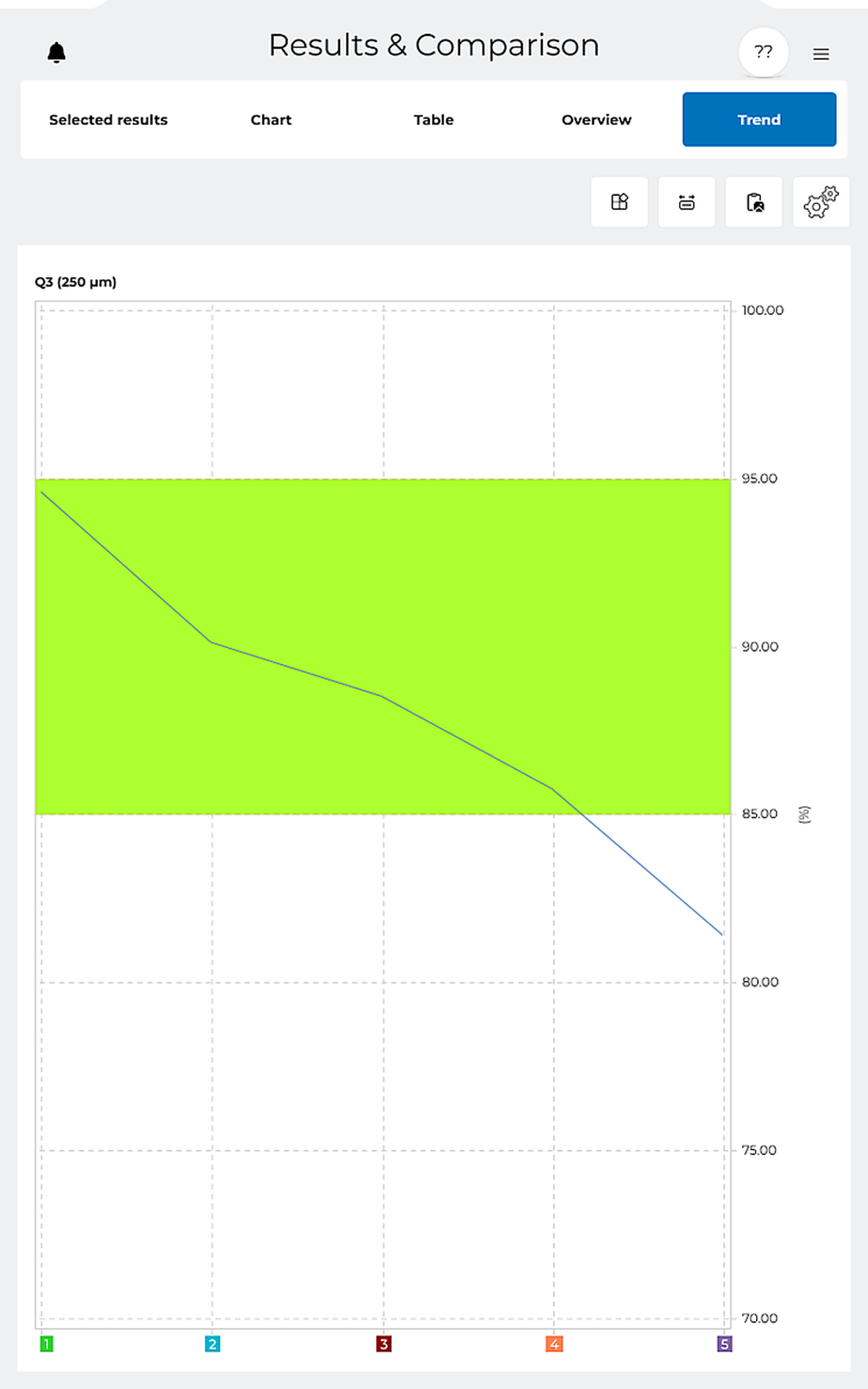

Analýza trendů umožňuje porovnat několik procesů sítování na základě volitelně nastavitelných parametrů. Díky tomu můžete těžit z jednoduchého a spolehlivého monitorování různých kritérií kvality.
Včas rozpoznáte, kdy vaše síta již nefungují v souladu s normami a je třeba je vyměnit.
Nahraďte často čistě subjektivní hodnocení objektivními měřicími údaji, které realisticky odrážejí aktuální stav vašeho síta. Analýza trendů umožňuje včas odhalit změny v kvalitě síta a včas vyměnit vadná síta. Pro certifikované testování sít nabízíme kalibrační službu Retsch.
Sledujte změny ve výrobních procesech prostřednictvím neustálého porovnávání více procesů sítování. To vám umožní včas identifikovat potenciální změny v probíhajících procesech a provést okamžité úpravy.

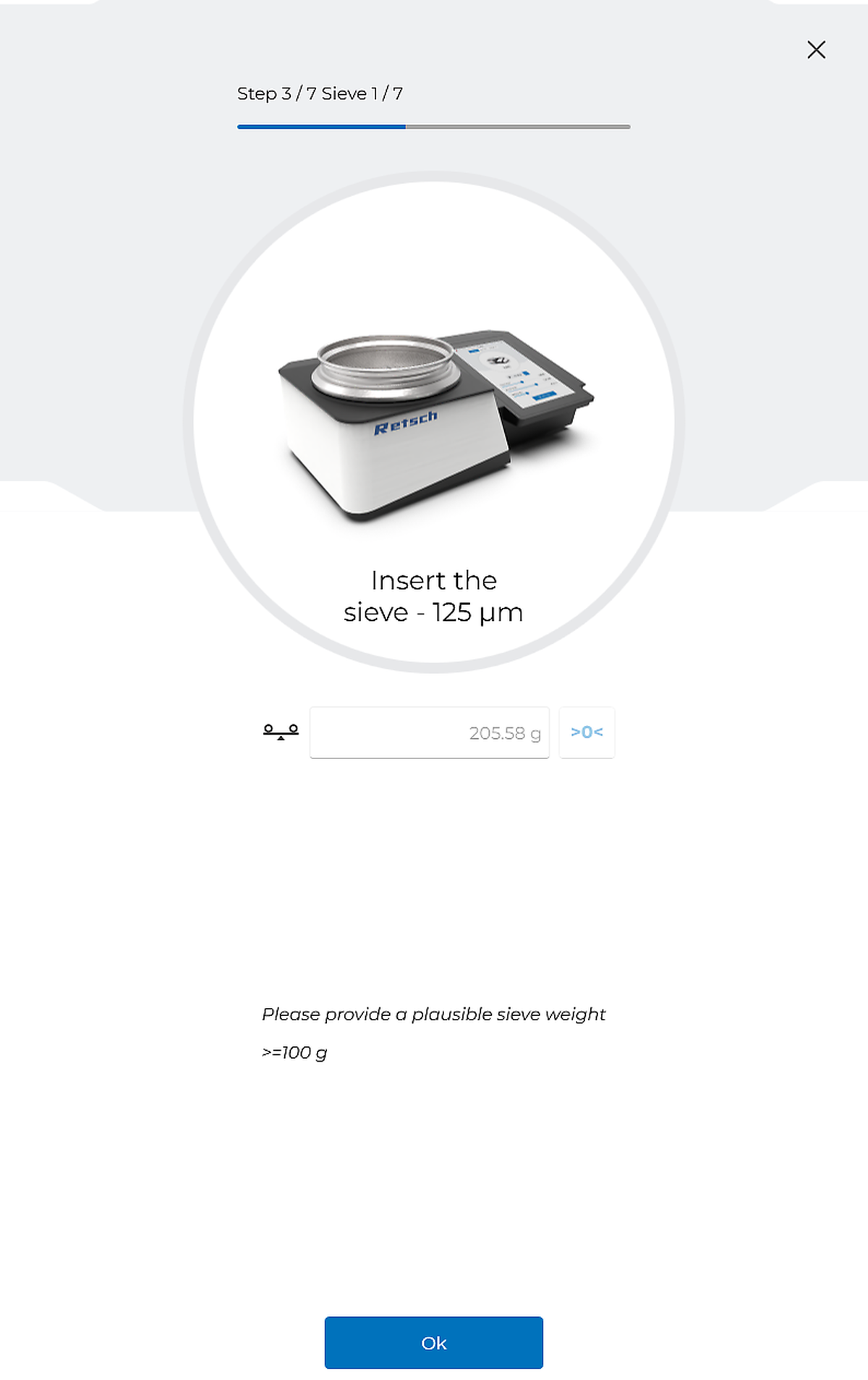

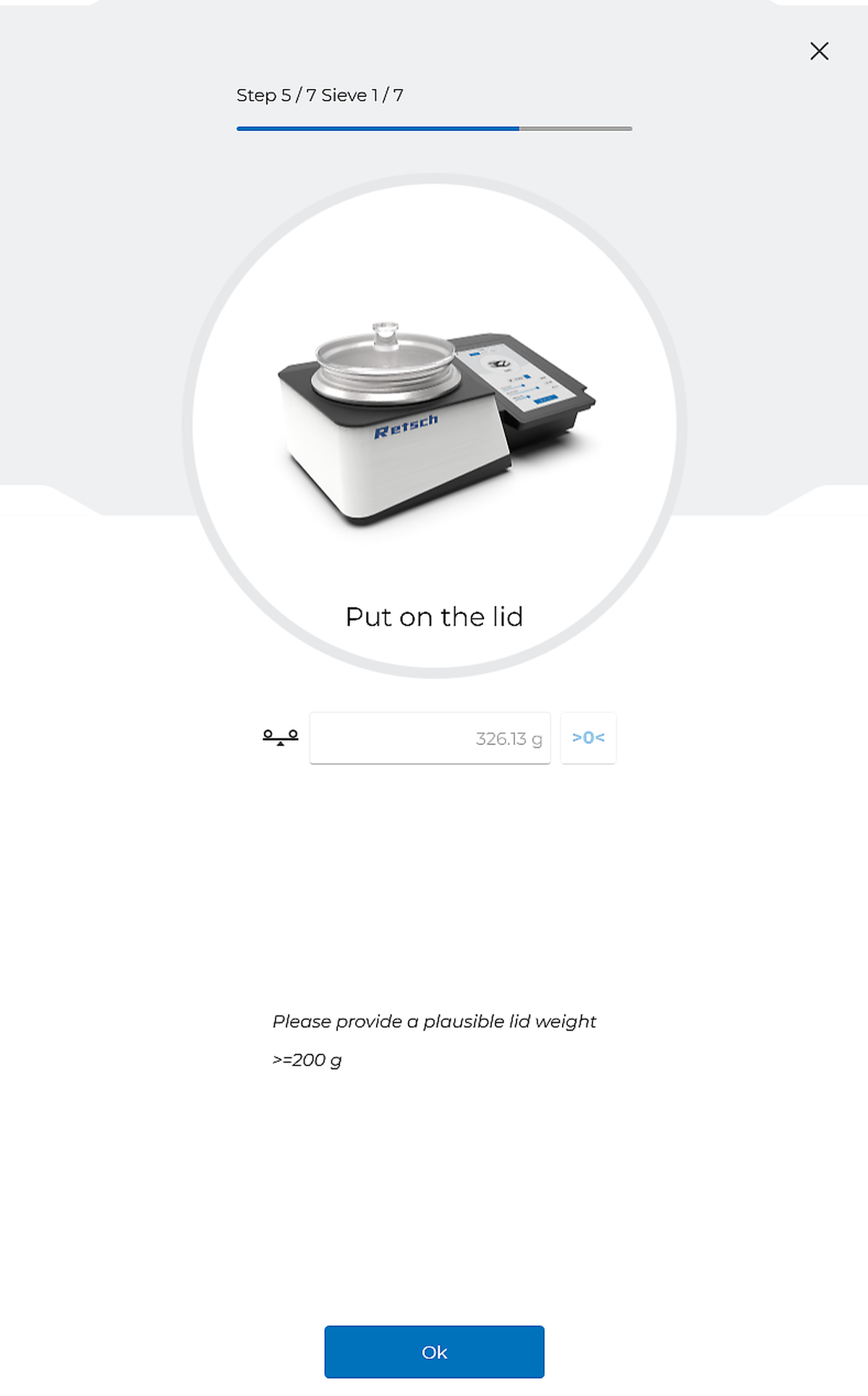

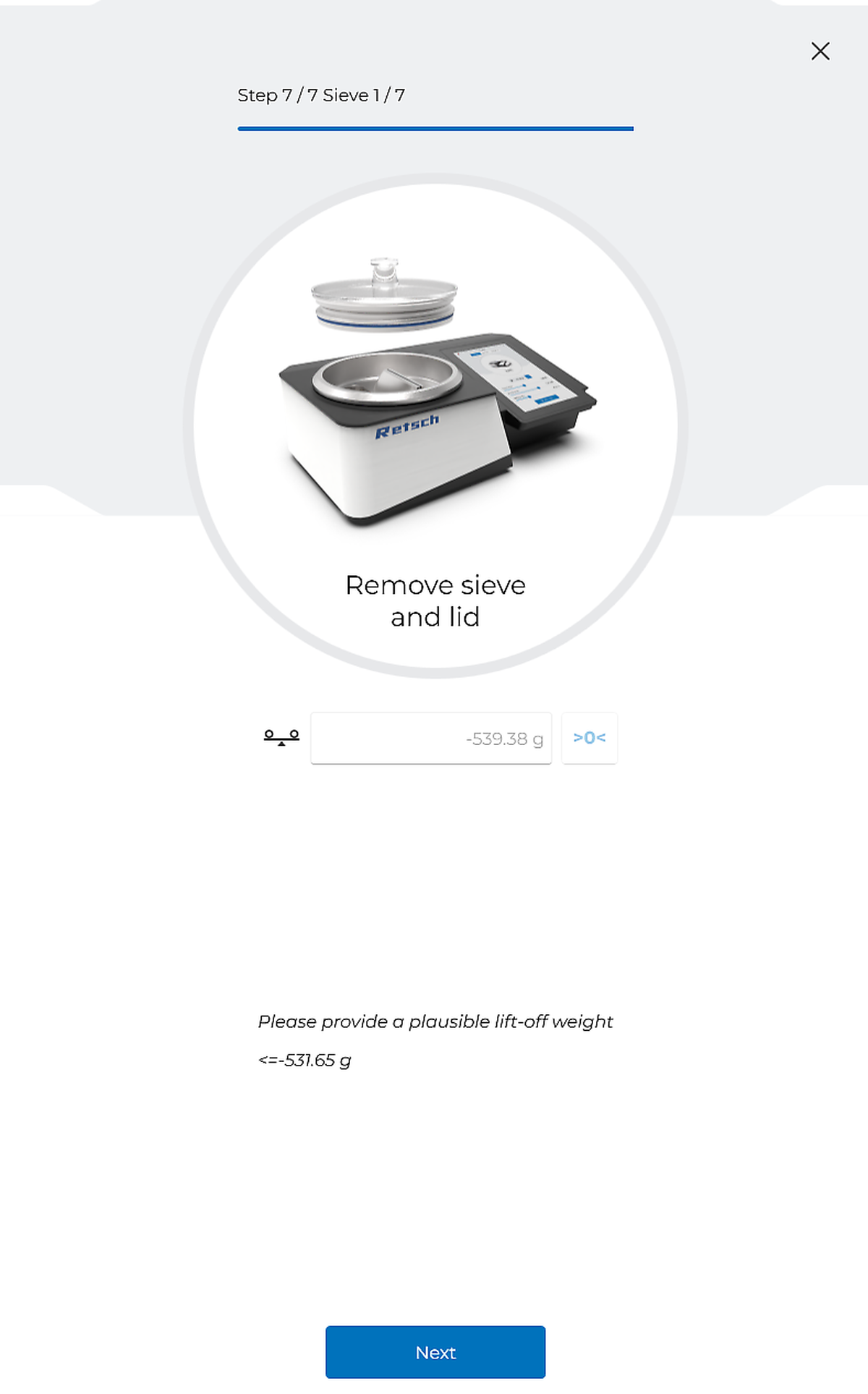

Interní průvodce provede uživatele krok za krokem celým procesem. Každý krok procesu je jasně vysvětlen a zajišťuje spolehlivé procesy sítování. Lidské chyby jsou omezeny na minimum.
Volitelný "Asistent vážení" doporučí vhodné množství vzorku, čímž se zabrání chybám na základě přeplnění síta, ale stále se zachová minimální množství pro spolehlivou sítovou analýzu s ohledem na reprezentativnost vzorku.
"Asistent vážení" lze použít výhradně s testovacími síty RETSCH a lze jej snadno aktivovat/deaktivovat v této metodě.
AS 200 Jet Pharma je samostatný model přizpůsobený potřebám farmaceutického průmyslu. Nabízí všechny funkce AS 200 Jet Pro a má několik dalších funkcí.
Varianta AS 200 jet pharma vám nabízí všechny funkce, které potřebujete ke splnění požadavků moderní analýzy velikosti částic v souladu se směrnicemi GMP.
Systém splňuje požadavky na validaci softwaru podle
✔ ISPE GAMP 5
✔ FDA 21 CFR Part 11
✔ EC GMP Annex 11
za splnění nejvyšších standardů v oblasti zajištění kvality.
Správa uživatelů zajišťuje úplnou transparentnost a bezpečnost díky volitelnému přiřazení hierarchických přístupových práv a hesel, jakož i nastavení elektronických podpisů v souladu s právními předpisy.
Aby bylo ještě snazší splnit interní požadavky nebo požadavky GMP, je jako volitelná možnost k dispozici komplexní balíček dokumentace.
To zahrnuje
✔ Kvalifikační plán (QMP)
✔ Analýza rizik (FMEA)
✔ Kvalifikace instalace (IQ)
✔ Provozní kvalifikace (OQ)
Dokumenty jsou přizpůsobeny vaší společnosti a usnadňují vám počáteční nastavení.
Integrovaná auditní stopa zaznamenává všechny kroky a činnosti procesu a přiřazuje je příslušným uživatelům. To zaručuje skutečné sledování a dohledatelnost: všechny činnosti a události uživatelů lze bezproblémově vysledovat zpět.

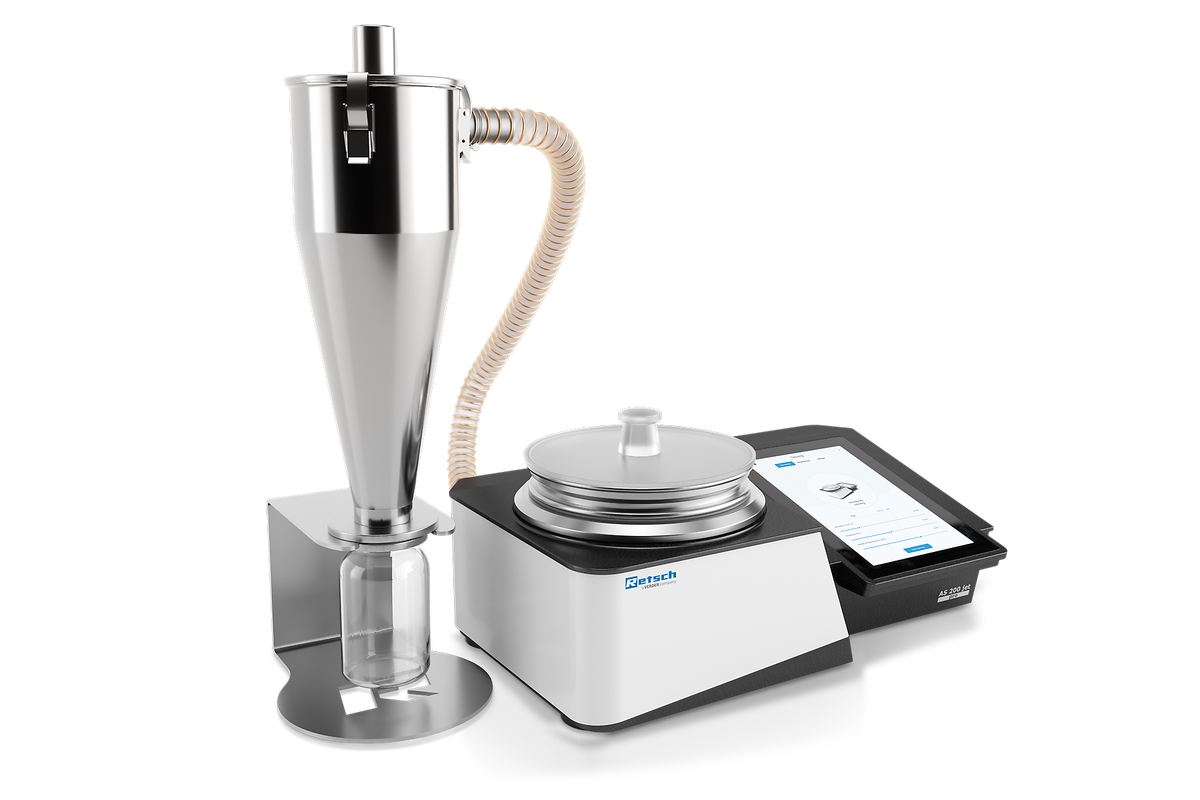

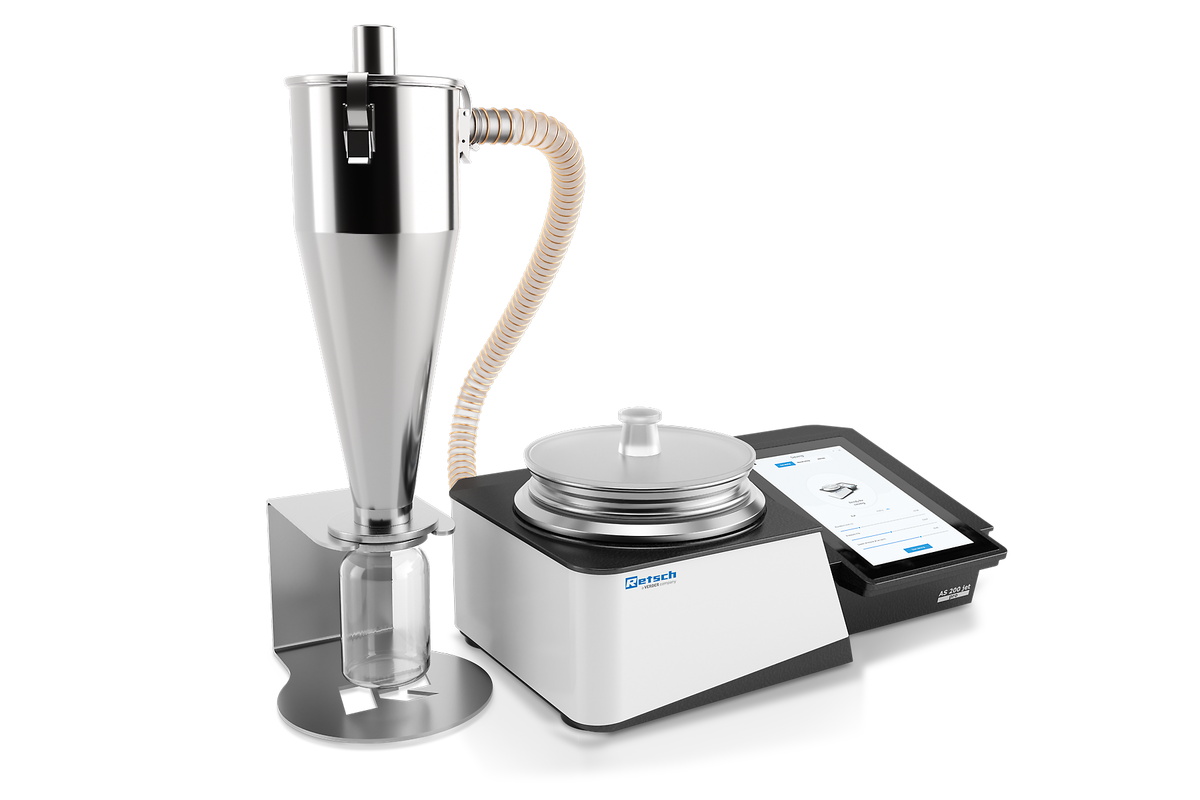

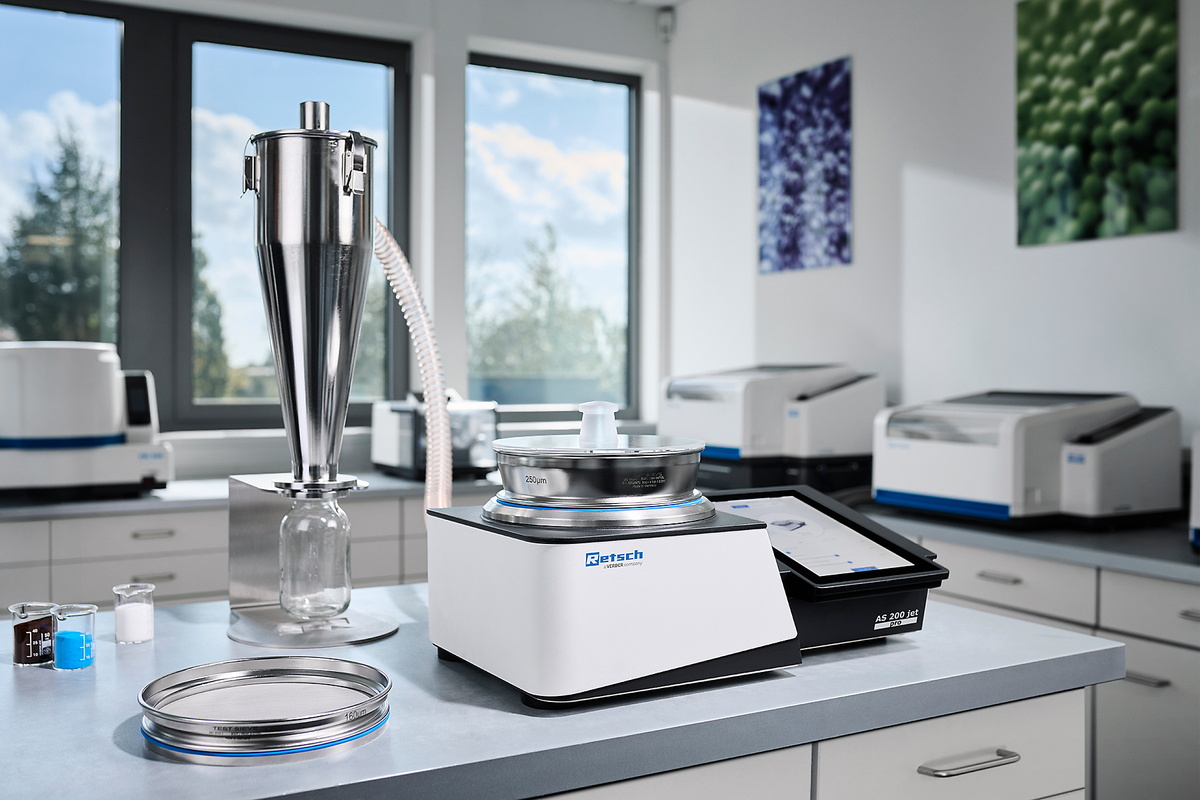

S volitelným vysoce výkonným cyklónem lze během sítování zachytit i extrémně jemné částice bez výrazné ztráty tlaku. Použití cyklónu navíc pomáhá prodloužit životnost filtru vysavače.

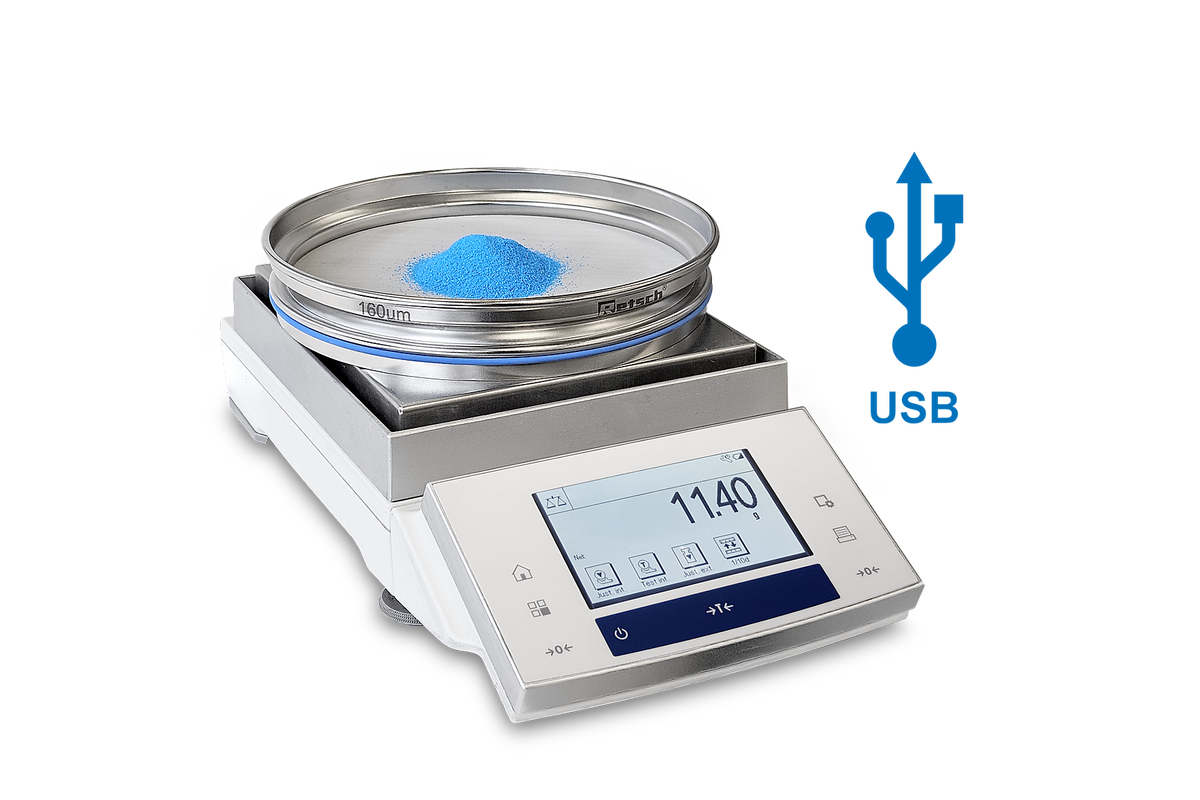

Volitelně můžete svou stávající kvalifikovanou váhu snadno připojit jako externí zařízení přes USB. Interní software již nabízí tovární nastavení připojení pro nejběžnější váhy.
Data lze přenášet z AS 200 jet pro / pharma do vašeho laboratorního informačního systému (LIMS) prostřednictvím síťového připojení.
Prostřednictvím vzduchového sítování lze optimálně provádět suché sítování vzorků s vysokým podílem jemných částic. Ve srovnání s tradičními metodami sítování tento proces šetří čas a dlouhodobě snižuje náklady.
✔ Jako alternativa k vibračnímu třídění nabízí tato metoda výrazně vyšší rychlost zpracování jemných částic.
✔ Na rozdíl od jiných metod se při sítování proudem vzduchu používá pouze jedno síto na jeden proces sítování.

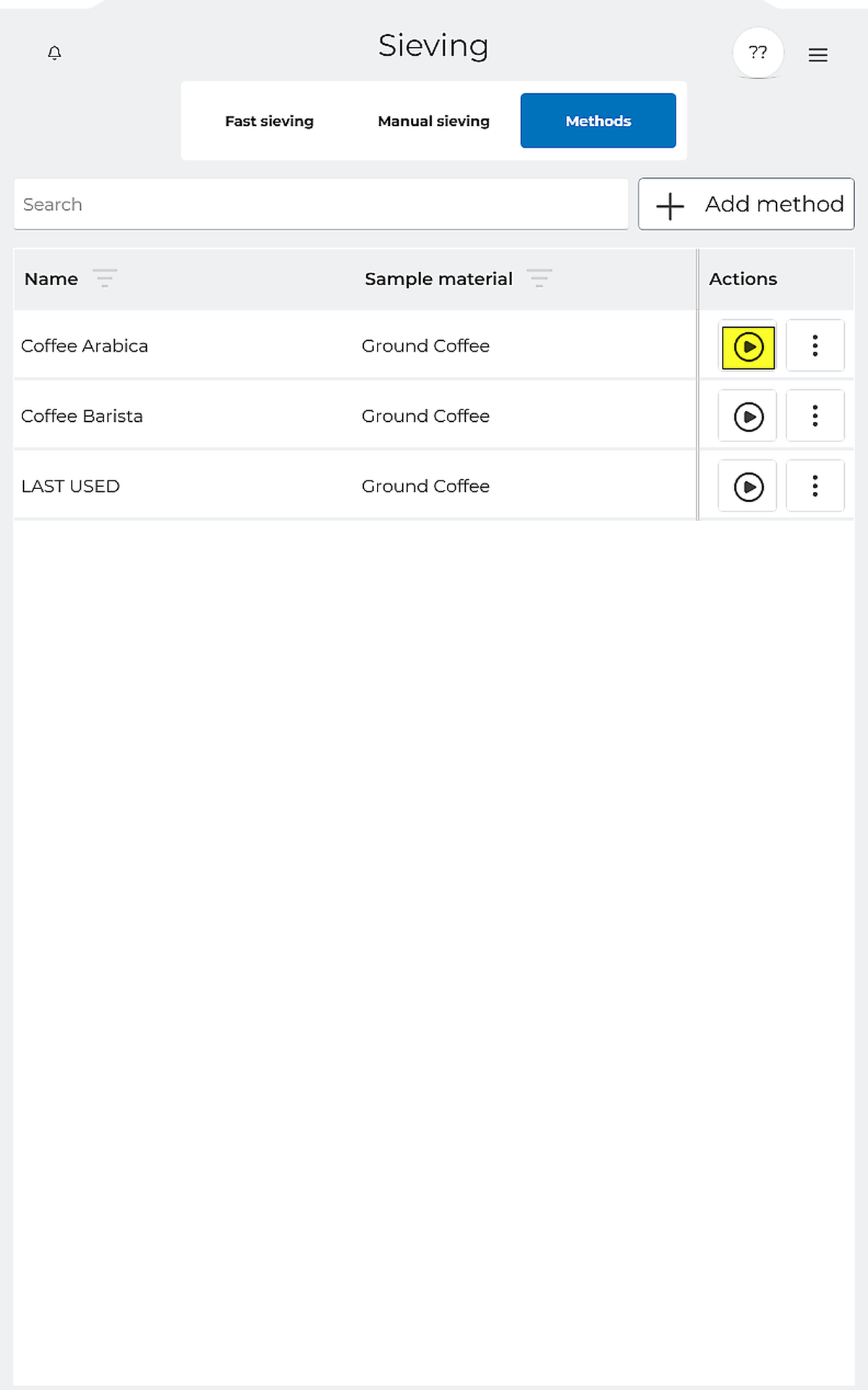

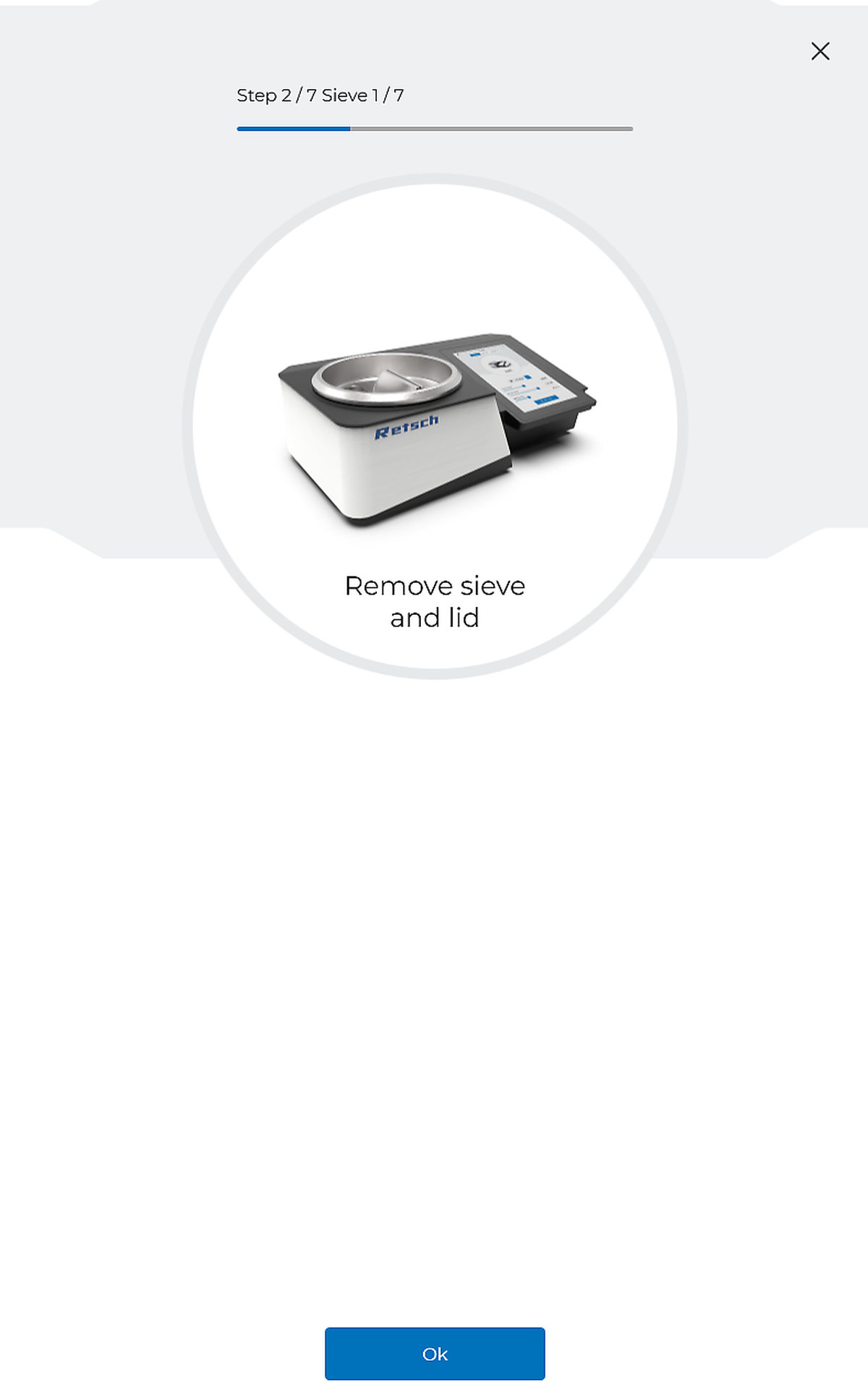

Řízené sítování: Po výběru požadované metody sítování vás software provede krok za krokem procesem sítování. Všechny relevantní parametry můžete přesně ovládat prostřednictvím ovládacího panelu AS 200 jet pro:
Následující hodnotící údaje jsou k dispozici jako standard. Kompletní seznam, funkce a základní vzorce naleznete v naší znalostní databázi:
a mnoho dalšího. |
Kromě toho lze generovat další srovnání, sledování limitních hodnot a analýzy trendů.
Sítovací stroje RETSCH AS 200 jet pro / pharma jsou ideální pro separaci, frakcionaci a stanovení velikosti částic cementu, farmaceutických materiálů, keramiky, chemických výrobků, kosmetiky, potravin, minerálů, pigmentů, plastů, práškového lakování, pryže, tonerových částic a pracího prášku.
léky
uhlí
plasty
cukr
cement & minerals
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
AS 200 jet pro / pharma je vybaven otočnou štěrbinovou tryskou, nad kterou je umístěno síto a víko. Vysavač generuje silný proud vzduchu, který víří částice vzorku na sítu a distribuuje je. Vzorek materiálu, který je menší než velikost ok síta, je transportován zpětným proudem vzduchu do cyklonu nebo vysavače. Proud vzduchu také zajišťuje kontinuální rozlišování aglomerovaných částic (deaglomerace) a čištění síta.
| Aplikace | dělení, frakce, určování velikosti částic |
| Oblast použití | geologie / metalurgie, životní prostředí / recyklace, chemie / plasty, medicína / farmaceutika, potrava, sklo / karamika, stavební materiály, ... |
| Vstupní materiál | prášky |
| Rozsah měřítka* | 10 µm - ~ 4 mm |
| Pohyb při sítování | rozprášení proudem vzduchu |
| Typical. batch / feed capacity | 0.3 - 100 g |
| Max. počet dílů | 1 (s použitím cyklónového odlučovače: 2) |
| Touch screen | Yes with 10.1“ display |
| Speed | digital, 5 – 80 min-1 (nozzle) |
| Time display | digital, 00:30 – 15:00 min |
| Integrated balance | Yes, with reading accuracy 0.01 g and calibration accuracy 0.1 g |
| Vakuum | 2,000-6,500 Pa / 20-65 mbar / 0.3-0.95 psi |
| Digital parameter setting | Yes, software included, pro or pharma version |
| Storable SOPs | More than 40, depends only on storage capacity |
| Connectivity | Yes, 2 x USB, Ethernet |
| Intervalový provoz | - |
| Vakuum | 2,000 - 9,999 Pa / 20 - 99 mbar / 0.3 – 1.45 psi |
| Vhodné pro sítování za sucha | ano |
| Vhodné pro sítování za mokra | - |
| Včetně certifikátu / lze kalibrovat | ano |
| Vhodné průměry sít | 203 mm (200 mm s adaptérem) |
| Max. výška sady sít | 1 síto (25 mm (1") / 50 mm ( 2")) |
| Příslušenství | cyclone / external optional high precision balance |
| Elektrické napájení | 100-240 V, 50/60 Hz |
| Připojení k elektrické síti | 1-fázové |
| Š x V x H | 516 x 180 x 404 |
| Váha netto | ~ 17 kg |
| Normy | CE |
| Graphical User Interface, guided sieving | ano |
| Mode of operation | Fast sieving, manual sieving and methods |
| Languages | German and English |
| Parameter units changeable | Size: mm/µm/mesh/inch Mass: g/kg Time: s/min Pressure: mbar/Pa/psi Volume: ml/cl/l/cm3 |
| SOPs | Yes, integrated in methods, more than 40 |
| Individual sample labelling | Yes, for each sample, reference to method during data choice and in overview |
| Parameter setting per test sieve | ano |
| LIMS ready | ano |
| Teamviewer online support | ano |
| Screenshot function | ano |
| Use of different vacuum cleaners | Machine can train any phase angle controllable vacuum cleaner, adaption required |
| Back-up function | ano |
| Automatic storage of results | Yes, in machine, auto report function, PDF document or to printer |
| Results shown, as table or graphs | ano |
| Different diagram types (linear or logar.) | Yes, log/lin, log/log, lin/lin for x and y axis |
| Different diagram types | Cumulative, RRSB, Histogram, density, residual distribution |
| Calculation of individual dx values | More than 10 |
| Label naming | ISO (q3/Q3/1-Q3/p3) or descriptive (density/total distribution/residual distribution/percent) |
| Overlay of results | Yes, up to 10 Curves, tables and overview |
| Individual scalable diagrams | Yes, via zoom in or via setting of max. axis value |
| Highest precision thanks to | Sieve-Check function, Plausibility test, Weighing-Assistant and Weigh-in tolerance, Calculation option for density, Filter function for sieve rows, TrendAnalysis for sieves and methods, Backweighing-Tolerance |
| Yearly calibration service | Yes, optional |
| Connection of external balance (optional) | ano |
| Standard balance driver | Yes, scale management for external scales, communication protocols for specific scales Kern, Sartorius, Mettler are stored. |
| Connectivity | Connection to barcode scanners, printer, mouse and keypad |
| Software validation | ISPE GAMP 5, EC GMP Annex 11 conform, AuditTrail acc. to FDA 21 CFR part 11 |
| User management | Yes, free configurable levels, individual rights option for each user |
| Role and password management | ano |
| Audit-trail with E-signature | ano |
| Enforce audit trail comments | ano |
| Generation/Export of user lists and daily reports | ano |
| Restore | ano |
