Čelisťový drtič BB 250 je speciálně navržen pro přijímání velkých velikostí vstupního materiálu až do 120 x 90 mm. Šířku mezery lze plynule nastavit v rozsahu 0-30 mm. V závislosti na materiálu vzorku lze dosáhnout velikosti částic až 2 mm, což vede k drticímu poměru 45. S drtičem BB 250 je možné dosáhnout výkonu až 300 kg/h.
Čelisťové drtiče RETSCH jsou k dispozici v 8 různých velikostech. Výkonnost a konečná jemnost závisí na typu drtiče, zvolené šířce štěrbiny a drtících vlastnostech vzorku materiálu.
Robustní konstrukce, jednoduchá manipulace a čištění jsou charakteristickými znaky modelů čelisťových drtičů RETSCH. Malá množství vzorku se zpracovávají dávkově, pro větší množství lze drtiče provozovat kontinuálně.
Produktové video
Model s nejergonomičtějším ovládáním
Pro malá množství vzorků se BB 250 používá dávkově, pro větší množství může pracovat kontinuálně. Díky modulární koncepci krytu přístroje a stojanu je tento čelisťový drtič vhodný pro širokou škálu aplikací.

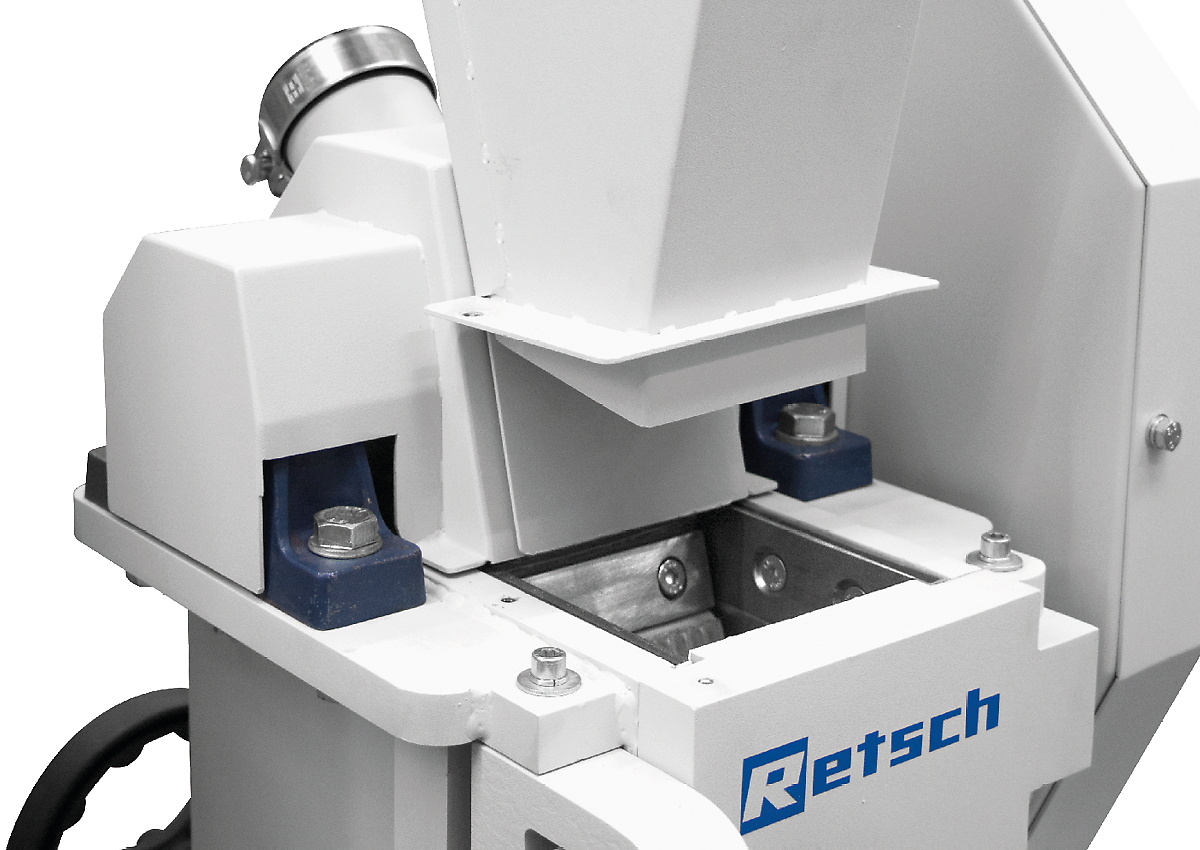

Přední dvířka umožňují přímý přístup do drtící komory pro snadné čištění. Zásobník s ochranou proti zpětnému rozstřiku lze snadno a rychle vyjmout. BB 250 má přípojku pro odsávání prachu a je chráněn proti mechanickému přetížení.
Drticí komora je k dispozici z různých materiálů, aby byla zajištěna neutrální příprava vzorku pro analýzu. Díky svým technickým a bezpečnostním vlastnostem je tento čelisťový drtič ideální pro přípravu vzorků v laboratořích a pro malovýrobu.
Přední dvířka umožňují snadné čištění
Přípojka pro odsávání prachu
Drtící čelisti a třecí desky jsou k dispozici v pěti různých materiálech, které lze zvolit v závislosti na vzorku a prováděné analýze:
Pro čelisťový drtič BB 250 jsou k dispozici tři typy násypek.
Standardní násypku lze volitelně vybavit speciální vstupní násypkou. Tuto přídavnou násypku lze umístit na stůl pro nakládání až 10 l vzorku materiálu. Připojením ke standardní násypce pomocí spojovací tyče se vzorek do drtiče BB 250 přivádí pomocí ručního tlačného zařízení.
Pro rychlé a snadné podávání vrtných jader nebo velkého množství sypkého materiálu je k dispozici speciální násypka. Kryt lze uzavřít a slouží jako ochrana proti zpětnému rozstřiku.
Kromě standardní nádoby, která pojme až 10 l vzorku, jsou k dispozici dvě varianty.
Pro kontinuální provoz je ideální sběrná násypka s výpustí.
Velkoobjemová nádoba pojme až 26 l vzorku a dodává se s flexibilní připojovací přírubou a vozíčkem s kolečky. Tato verze je nejlepší volbou pro bezprašný provoz.
S kombinovanou jednotkou čelistního drtiče a děliče vzorků ABP se vzorek nejprve rozdrtí v BB 250 a poté se automaticky rozdělí na 8 stejných dílů. Tento automatizovaný postup pomáhá vyhnout se manuálním chybám a zajišťuje vysoký stupeň reprodukovatelnosti.
Výkonné čelisťové drtiče RETSCH jsou ideální pro předběžné drcení stavebních materiálů, rud, žuly, oxidové keramiky, křemene, strusky, křemíku, uhlí, wolframových slitin, cementového slínku atd.
slínek
keramika
katalyzátory
vrtné jádro
Nejlepší řešení pro Vaší přípravu vzorků najdete v naší aplikační databázi
| Aplikace | hrubování a předemletí |
| Oblast použití | chemie / plasty, geologie / metalurgie, sklo / keramika, stavební materiály, strojírenství / elektronika, životní prostředí / recyklace |
| Vstupní materiál | středně tvrdý, tvrdý, křehký, houževnatý |
| Princip redukce velikosti zrna | tlak |
| Vstupní velikost materiálu* | < 120 x 90 mm |
| Konečná jemnost* | < 2 mm |
| Propustnost* | 300 kg/h |
| Materiál mlecích nástrojů | manganová ocel, nerezová ocel, karbid wolframu, ocel pro mletí bez těžkých kovů, nerezová ocel 316L, NiHard4 |
| Šířka čelisti | 120 x 90 mm |
| Nastavení rozsahu štěrbiny | 0 - 30 mm |
| Zobrazení rozsahu štěrbiny | škála |
| Nastavení absolutní nuly | ano |
| Míra opotřebení displeje | ano, až do mínus 10 mm |
| Odnímatelná násypka | ano |
| Odsávač prachu | ano |
| Centrální mazání | - |
| Verze výrobní linky | volitelné |
| Objem sběrné nádoby | 10 l |
| Základní rám | variabilní rám (nastavitelný pro kontinuální mletí) |
| Pohon | Třífázový motor |
| Síla pohonu | 3.0 kW |
| Elektrické napájení | různé napětí |
| Připojení k elektrické síti | 3-fázové |
| Kód ochrany | IP 55 |
| Š x V x H zavřený | 695 x 1399 x 719 mm |
| Váha netto | ~ 350 kg |
| Normy | CE |
Čelisťový drtič BB 250 je robustní a výkonný drtič s nuceným posuvem. Vstupní materiál se vsypává do bezodrazové násypky a padá do drtící komory.
K drcení probíhá v klínové šachtě mezi pevnou čelistí a čelistí, která se pohybuje se pomocí excentrické hnací hřídele. Eliptický pohyb rozdrtí vzorek, který je pak gravitací posouván směrem dolů do drtící mezery.
Jakmile je vzorek menší než šířka výstupní mezery, shromažďuje se v záchytné nádobě uvnitř čelisťového drtiče. Plynulé nastavení vzdálenosti mezi čelistmi pomocí stupnice zajišťuje optimální zmenšování velikosti podle nastavené šířky mezery.
